ترانس تبدیل هانیول CRT 2

ترانس تبدیل هانیول CRT2

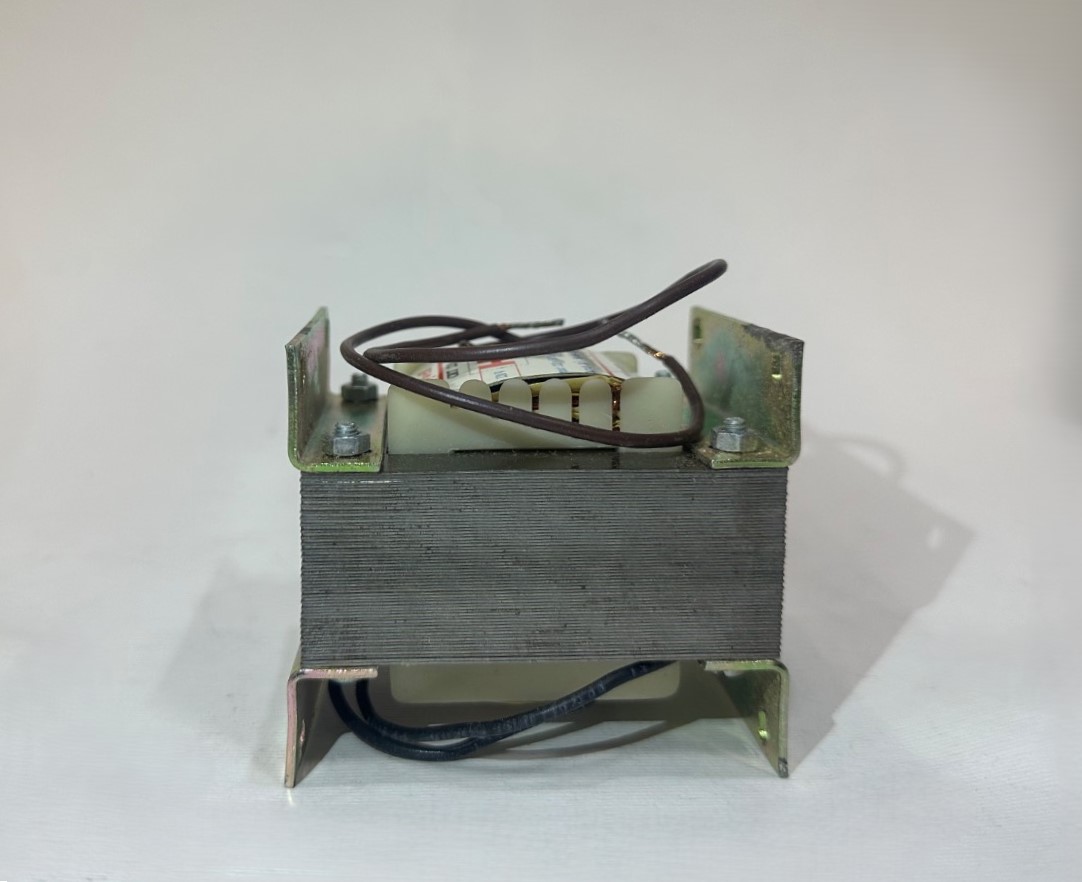

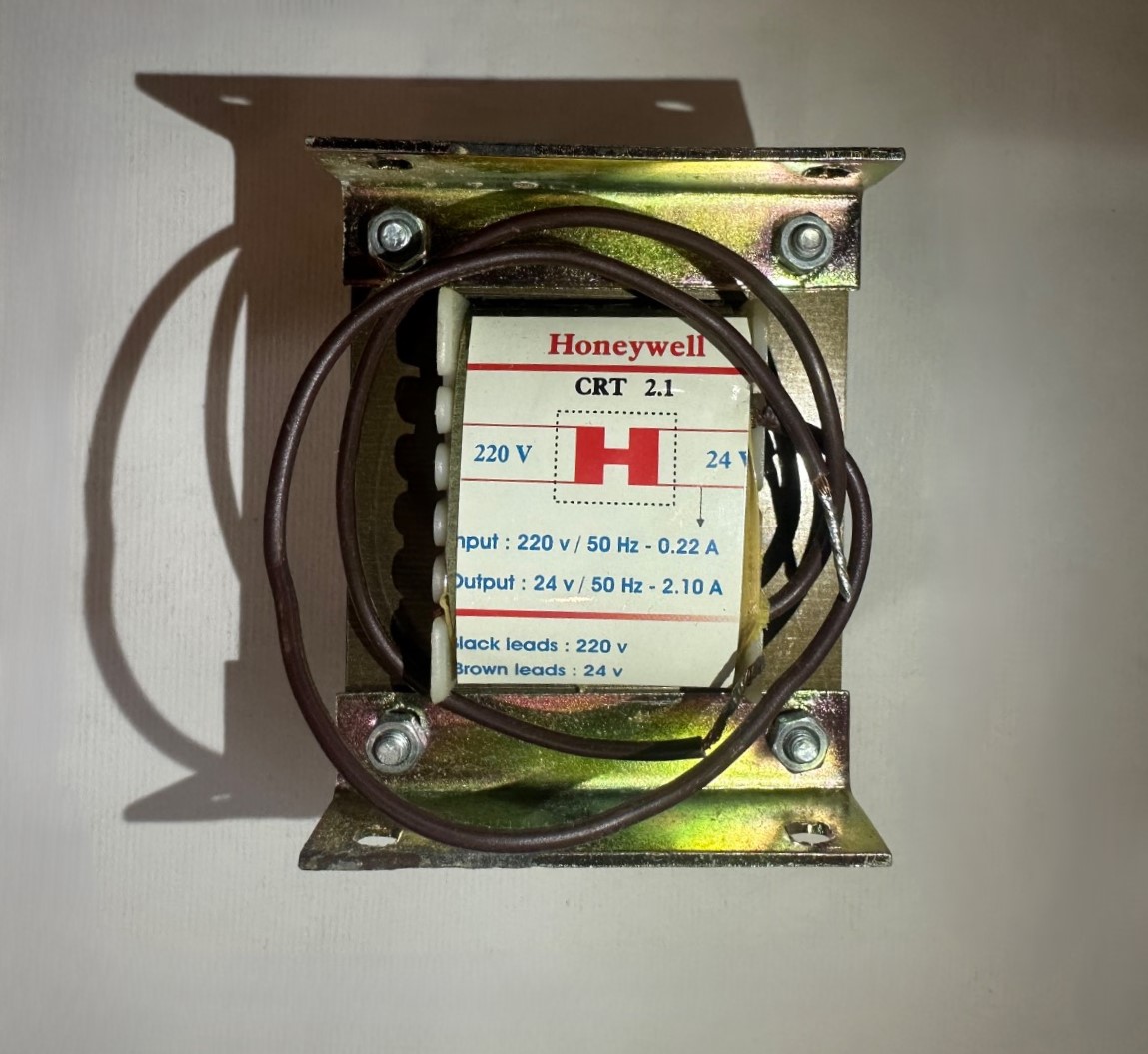

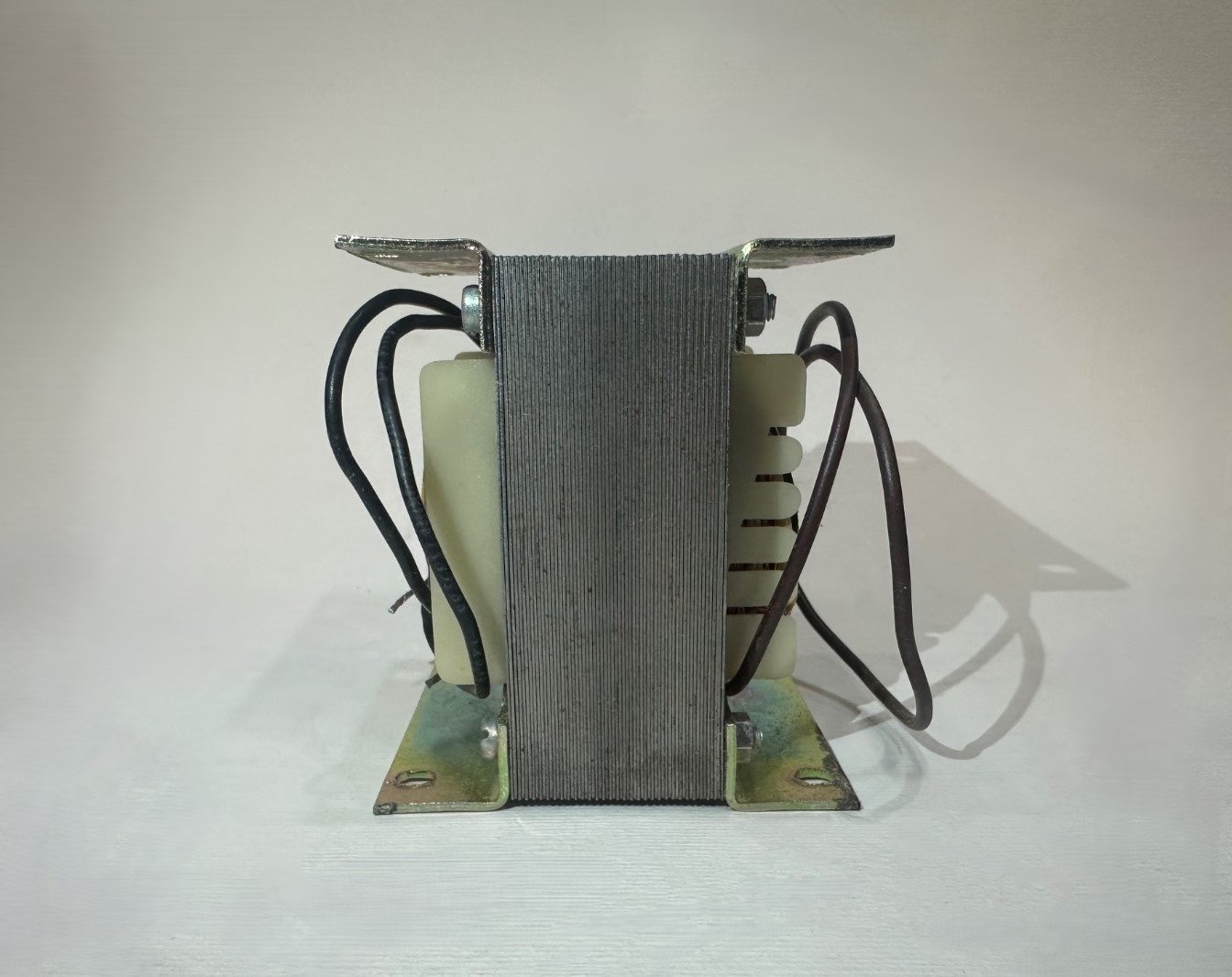

ترانس تبدیل هانیول CRT2 یک ترانسفورماتور ولتاژ از برند هانیول می‌باشد که جریان ورودی 220 ولت AC را به جریان خروجی 24 ولت AC و 2 آمپر با توان 48 وات تبدیل می‌کند.

این ترانس برای تبدیل جریان و رساندن جریان الکتریکی به تجهیزاتی مانند ترموستات، شیر برقی، کنترلر، سیستم‌های فرمان و رله در صنعت، ساختمان و سیستم‌های تهویه مطبوع استفاده می‌شود.

در واقع وظیفه‌ی این ترانس تبدیل برق شهری به ولتاژ ایمن و مناسب برای مدار و دستگاه‌های مصرفی در صنعت و ساختمان می‌باشد.

این ترانس برای استفاده باید در تابلو برق نصب بشود.

نحوه عملکرد

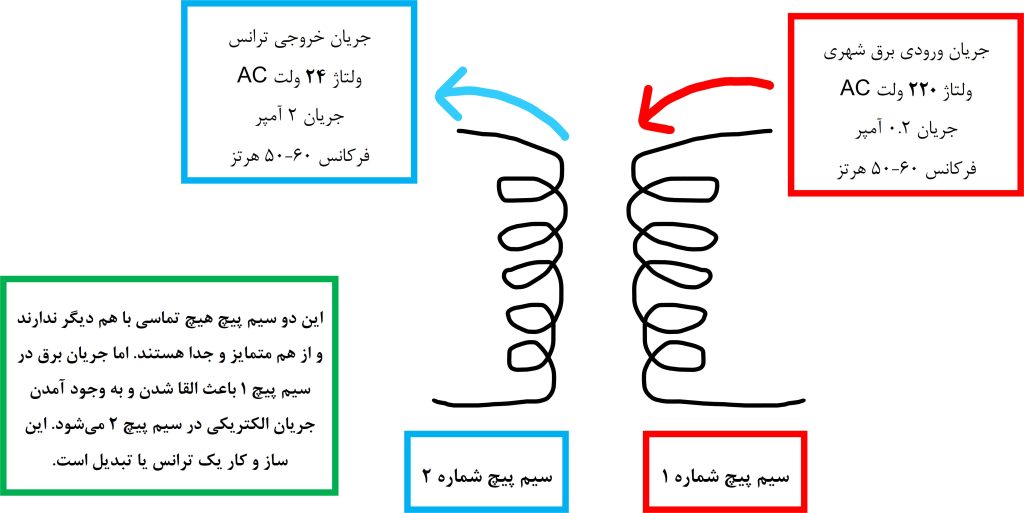

در این نوع ترانس دو سیم پیچ به صورت عایق و مجزا در کنار هم قرار گرفته‌اند. جریان برق شهری از سیم پیچ اول عبور می‌کند و یک جریان الکترومغناطیسی را به وجود می‌آورد. این جریان الکترومغناطیس باعث به وجود آمدن جریان الکتریکی در سیم پیچ دوم می‌شود. جریان الکتریکی تولید شده در سیم پیچ دوم به عنوان یک جریان برق ایمن توسط سایر دستگاه‌ها استفاده می‌شود.

انواع ترانس

ترانسفورماتورهای ولتاژ به طور کلی به 2 دسته‌ی افزاینده و کاهنده تقسیم می‌شوند. ترانس‌های افزاینده جریان ورودی را به جریان با ولتاژ بالاتر تبدیل می‌کنند و ترانس‌های کاهنده جریان ورودی را به جریان با ولتاژ پایین‌تر تبدیل می‌کنند. ترانس‌های افزاینده معمولا در ابتدای سیستم توزیع برق و ترانس‌های کاهنده معمولا در انتهای سیستم توزیع برق قرار می‌گیرند.

ترانس CRT2 هانیول یک ترانس کاهنده هست که در صنعت، ساختمان و سیستم تهویه مطبوع استفاده می‌شود.

ایمنی

این ترانس یک فیوز 0.4 آمپر در ورودی خود دارد که در برابر جریان بیش از حد و اتصال کوتاه در ورودی جلوگیری می‌کند.

در ضمن پیشنهاد می‌شود که در خروجی نیز یک فیوز 2 آمپر نصب شود تا در برابر اتصال کوتاه و جریان بیش از حد در برابر ترانس محافظت کند.

این ترانس دارای توان خروجی 48 وات می‌باشد. اما برای جلوگیری از داغ شدن بیش از حد و آسیب به دستگاه پیشنهاد می‌شود از 90% توان خروجی یعنی 43.2 وات استفاده شود.

مشخصات

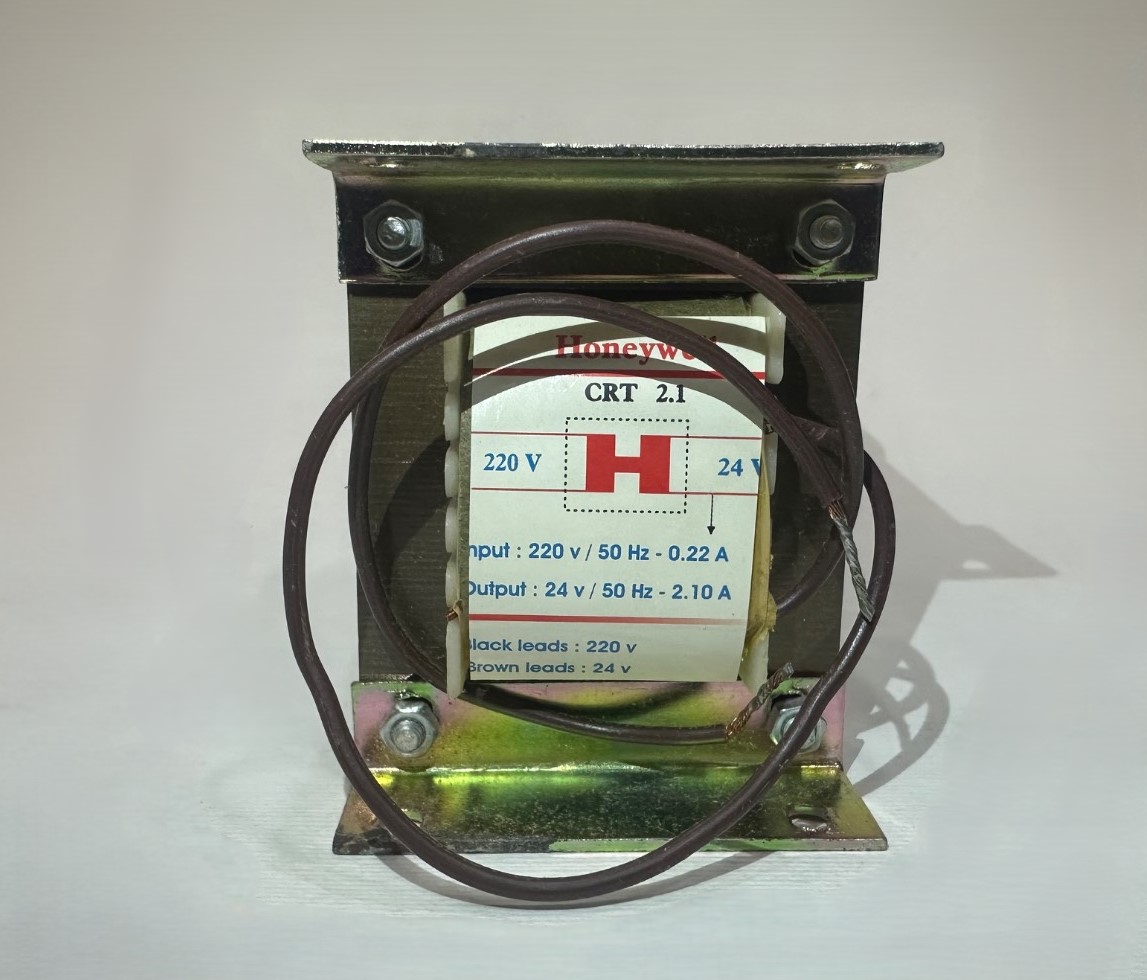

جریان ورودی: 220 ولت AC با فرکانس 60-50 هرتز

جریان خروجی: 24 ولت AC و 2 آمپر با فرکانس 60-50 هرتز

توان خروجی: 48 وات

این ترانس جریان ورودی برق شهری متناوب با ولتاژ 220 ولت AC و جریان 0.2 آمپر را به جریان خروجی متناوب با ولتاژ 24 ولت AC و جریان 2 آمپر تبدیل می‌کند.

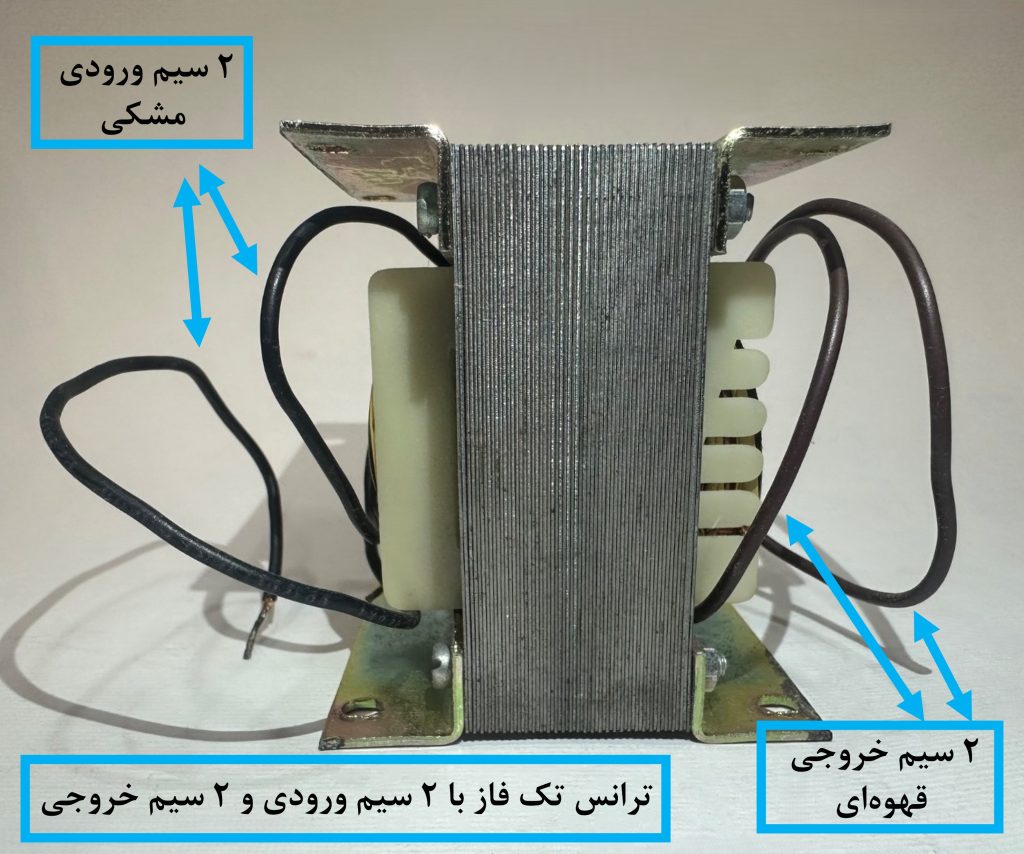

تکفاز با 2 سیم ورودی و 2 سیم خروجی

جنس بدنه: آلومینیوم

جنس سیم پیچ: مسی

دارای فیوز 0.4 آمپر در ورودی

توان اتلافی در ورودی: 9.8 وات

راندمان کاری: 83%

کلاس حفاظتی: IP00

IP00 به این معنی است که این دستگاه در برابر عوامل محیطی مانند رطوبت و تماس دست انسان، هیچ گونه حفاظی ندارد و باید حتما در تابلو برق نصب شود.

حداکثر دمای مجاز عایق سیم پیچ: 130 درجه سانتی‌گراد

حداکثر دمای مجاز محیط ترانس: 40 درجه سانتی گراد

روش خنک کاری: فقط با هوا. این دستتگاه هیچ فن یا سیستم خنک کننده ندارد و فقط با هوا خنک می‌شود.

ابعاد و اتصال

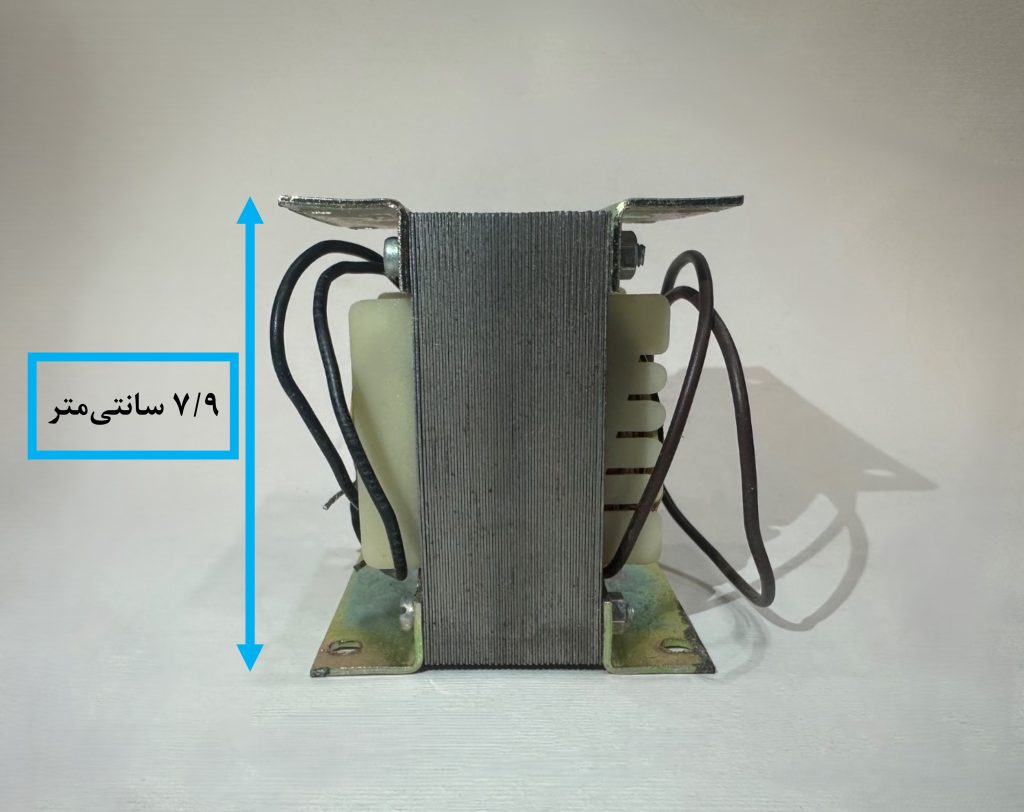

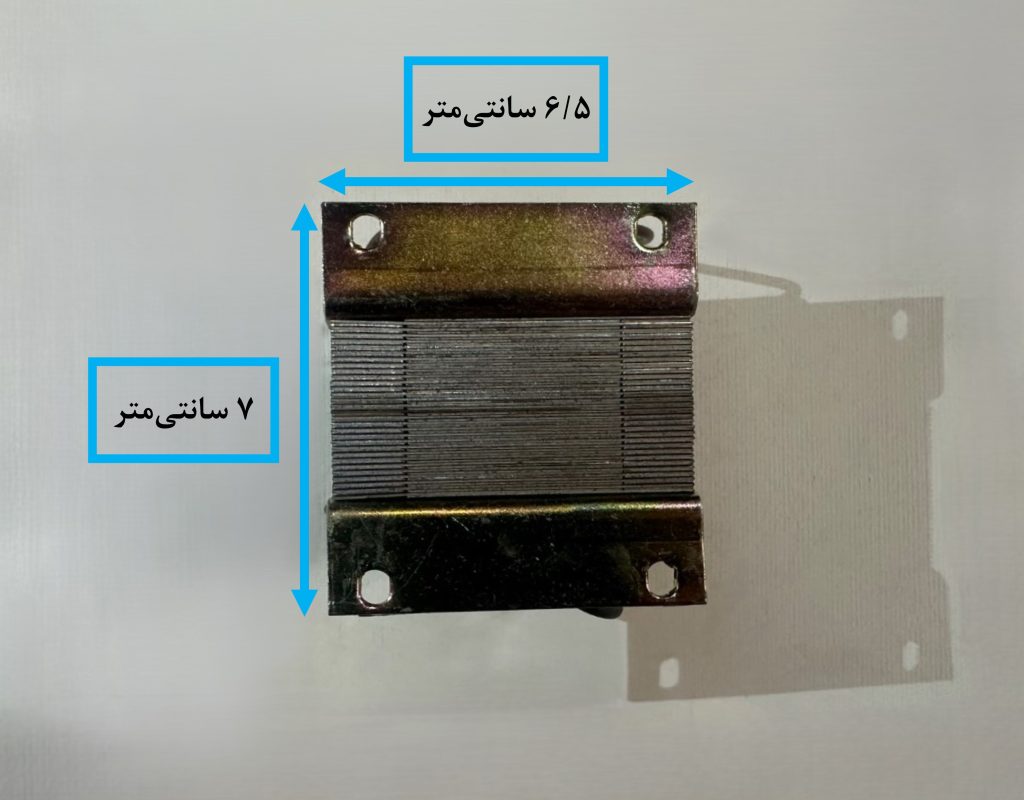

ابعاد این ترانس 7.9 * 77 * 6.5 CM می‌باشد.

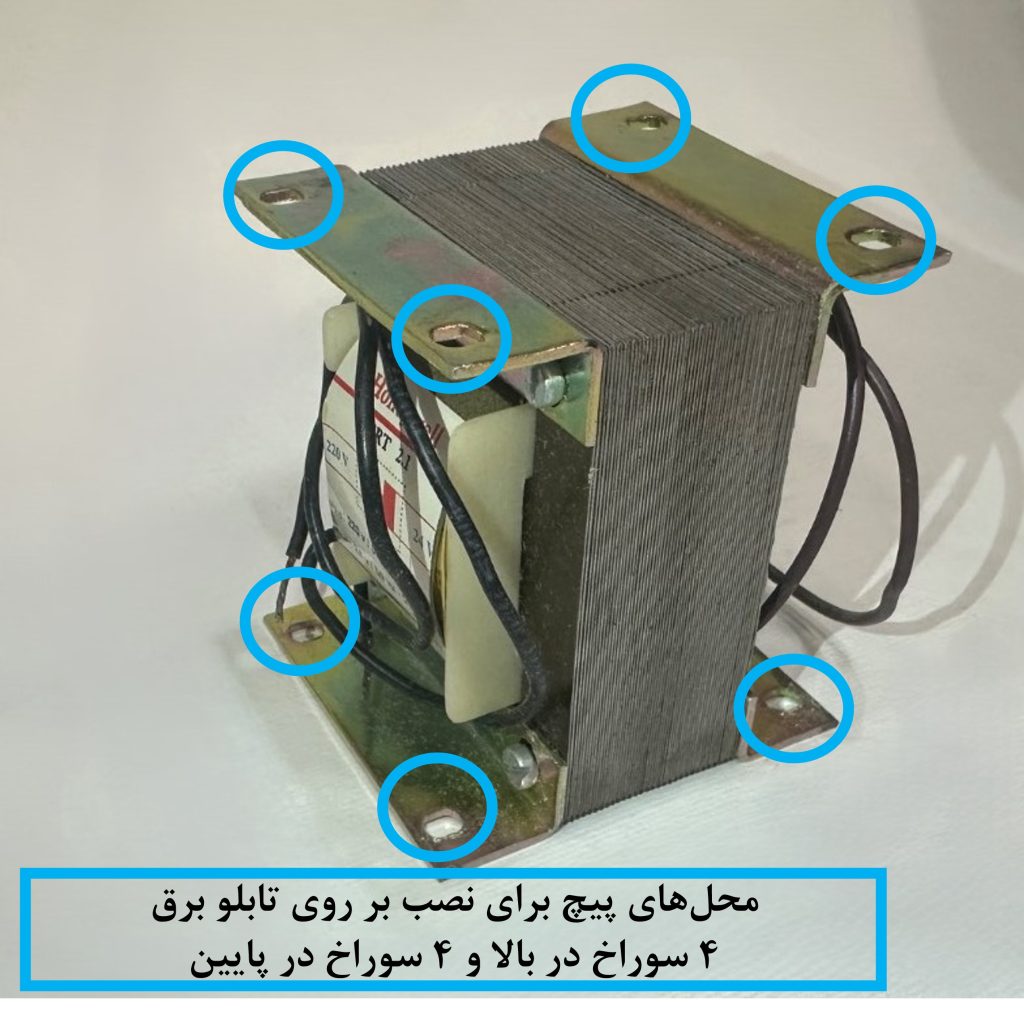

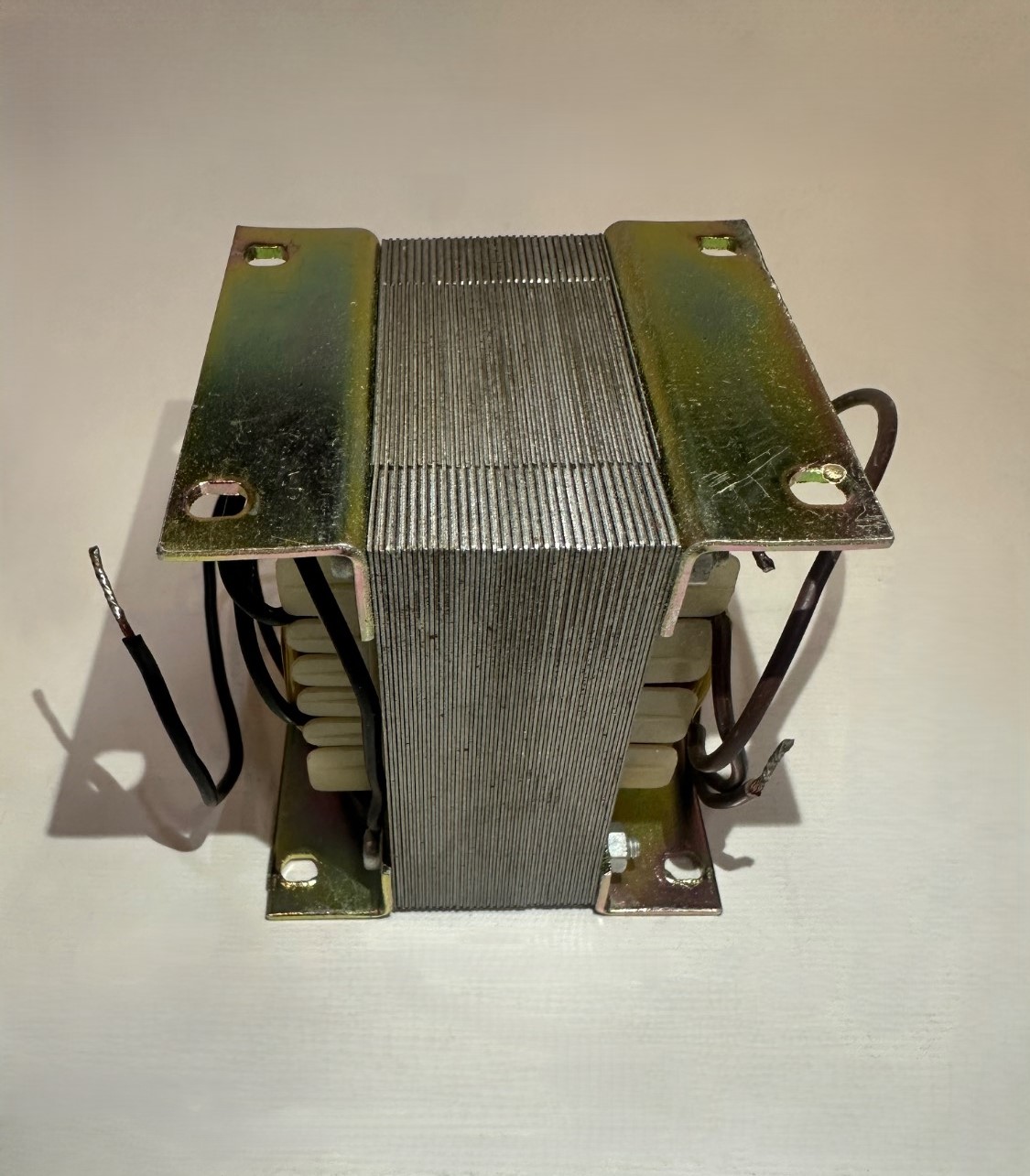

این ترانس 8 محل پیچ برای نصب بر روی تابلوی برق دارد.

کاربرد

این دستگاه برای تامین برق دستگاه‌هایی مانند مدارهای فرمان، کنترلرها، شیر برقی، ترموستات و سیست‌های تهویه مطبوع استفاده می‌شود.
