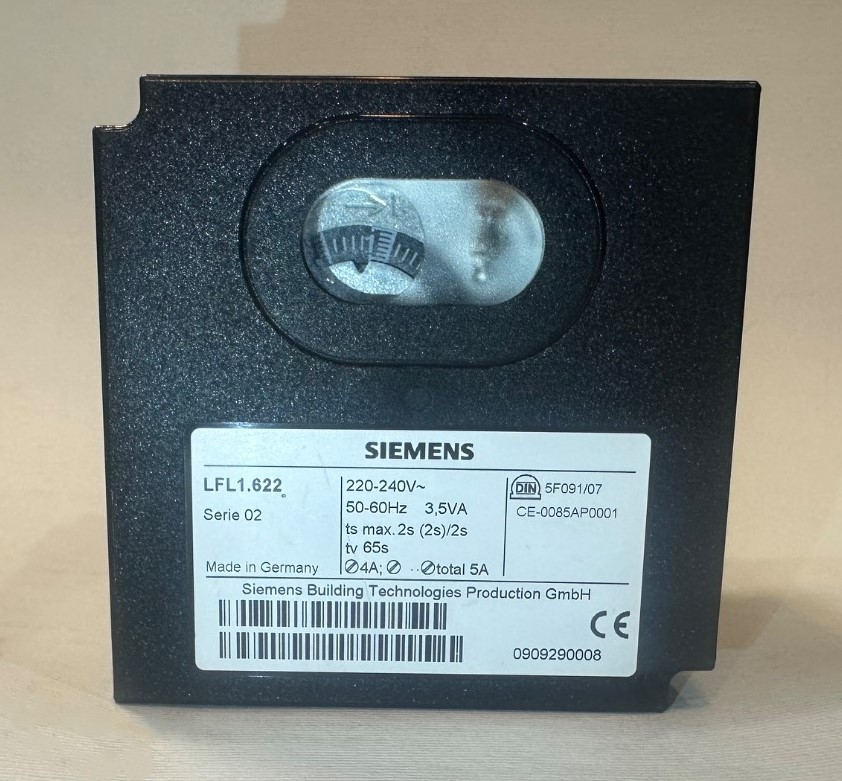

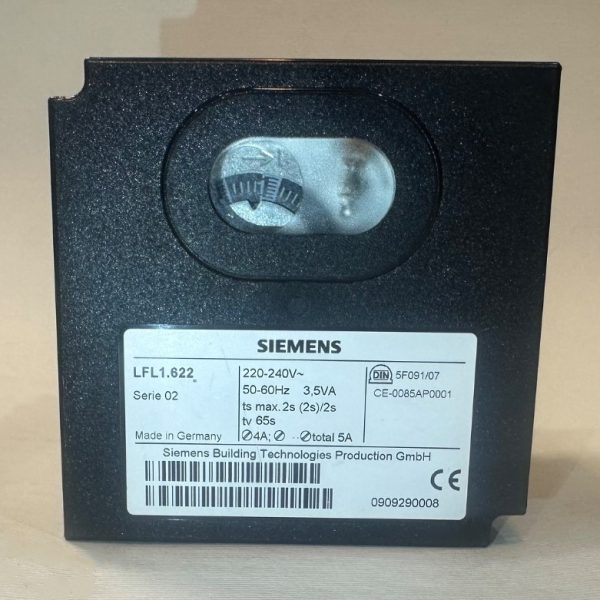

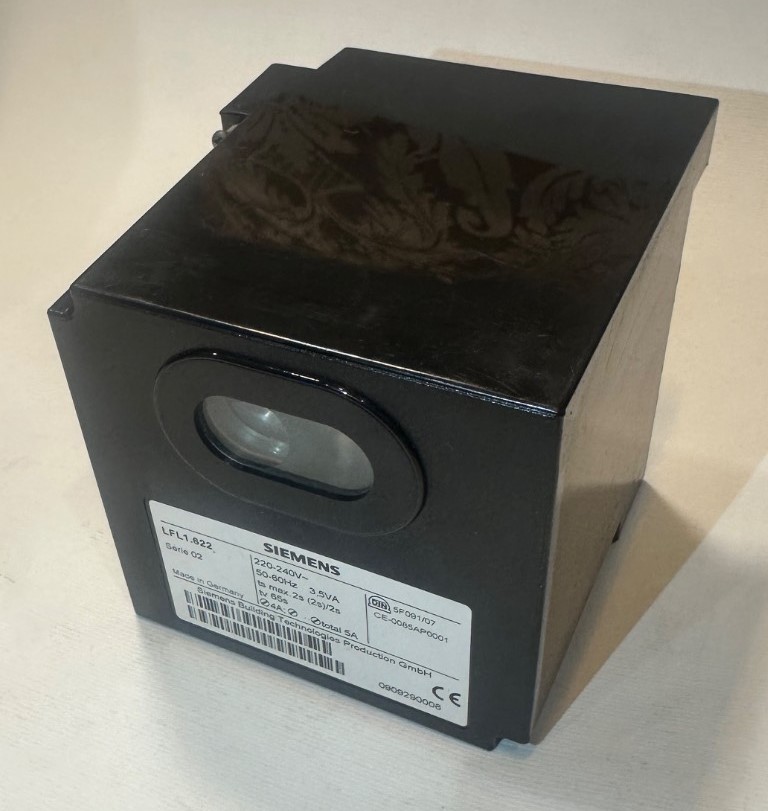

رله کنترل مشعل دوگانه سوز زیمنس LFL1.622

رله کنترل مشعل زیمنس LFL1.622 Serie 02

رله کنترل مشعل Siemens LFL1.622 Serie 02 یک کنترلر ایمنی برای مشعل‌های گازسوز، گازوئیل‌سوز و دوگانه‌سوز و مشعل‌های فن‌دار است که وظیفه راه‌اندازی، نظارت بر تشکیل شعله و کنترل عملکرد ایمن مشعل را بر عهده دارد.

این کنترلر با اجرای دقیق مراحل پیش‌تهویه، جرقه‌زنی، باز کردن شیر سوخت و بررسی مداوم شعله، از عملکرد مطمئن سیستم احتراق اطمینان حاصل می‌کند و در صورت بروز هرگونه خطا، مشعل را به‌صورت خودکار خاموش کرده و در وضعیت قفل ایمنی (Lockout) قرار می‌دهد.

عملکرد رله کنترل مشعل Siemens LFL1.622

رله LFL1.622 تمام مراحل راه‌اندازی مشعل را به‌صورت خودکار کنترل می‌کند. عملکرد این رله‌ی کنترل مشعل به این صورت می‌باشد که ابتدا فن مشعل فعال شده و محفظه‌ی احتراق به مدت 65 ثانیه گرم می‌شود تا شرایط ایجاد شعله فراهم شود. سپس شیر گاز و جرقه زن به طور همزمان شروع به کار می‌کنند. اگر در مدت زمان زیر 2 ثانیه شعله تشکیل بشود، مشعل به کار خود ادامه می‌دهد، اما اگر در مدت زمان 2 ثانیه شعله‌ تشکیل نشود، این دستگاه بلافاصله شیر گاز را قطع می‌کند تا تکنسین به برطرف کردن ایرادات شیر گاز و یا جرقه زن بپردازد.

همچنین این دستگاه برای تشخیص تشکیل شعله، قابلیت کار با آشکارسازهای شعله UV و سیستم‌های تشخیص شعله مبتنی بر الکترود یونیزاسیون را دارد.

مشخصات فنی

• برند: Siemens
• مدل: LFL1.622
• سری: Serie 02
• نوع تجهیز: رله کنترل مشعل (Burner Control Unit)
• ولتاژ تغذیه: 230 ولت AC
• فرکانس کاری: 50/60 هرتز
• زمان پیش‌تهویه (tv): 65 ثانیه
• زمان ایمنی تشکیل شعله (ts max): 2 ثانیه
• زمان پس از جرقه (t9): 2 ثانیه
• (یعنی تا 2 ثانیه پس از تشکیل شعله، دستگاه کماکان جرقه می‌زند تا از خاموش شدن شعله جلوگیری کند.)
• حداکثر جریان ورودی هر کنتاکت: 4 آمپر
• حداکثر مجموع جریان خروجی‌ رله: 5 آمپر
• وزن خالص: حدود 0.85 کیلوگرم (850 گرم)
• کشور سازنده: آلمان
• مطابقت با استاندارد RoHS: بله
• از سری خانواده‌ی LGI

کاربردها

رله کنترل مشعل زیمنس LFL1.622 برای کنترل و حفاظت مشعل‌های صنعتی در سیستم‌های احتراق طراحی شده و در تجهیزات زیر کاربرد دارد:

• مشعل‌های گازسوز فن‌دار
• مشعل‌های گازوئیل‌سوز
• مشعل‌های دوگانه‌سوز
• دیگ‌های بخار صنعتی
• بویلرهای آب گرم
• کوره‌های صنعتی
• سیستم‌های احتراق با ظرفیت متوسط و بالا

این کنترلر با نظارت مداوم بر وضعیت شعله و اجرای مراحل استاندارد راه‌اندازی، نقش مهمی در افزایش ایمنی، کاهش احتمال بروز خطا و حفاظت از تجهیزات احتراق ایفا می‌کند.
