شیر کروی Castel 6512/17 سایز “1/8 2

شیر کروی 6512/17 کستل

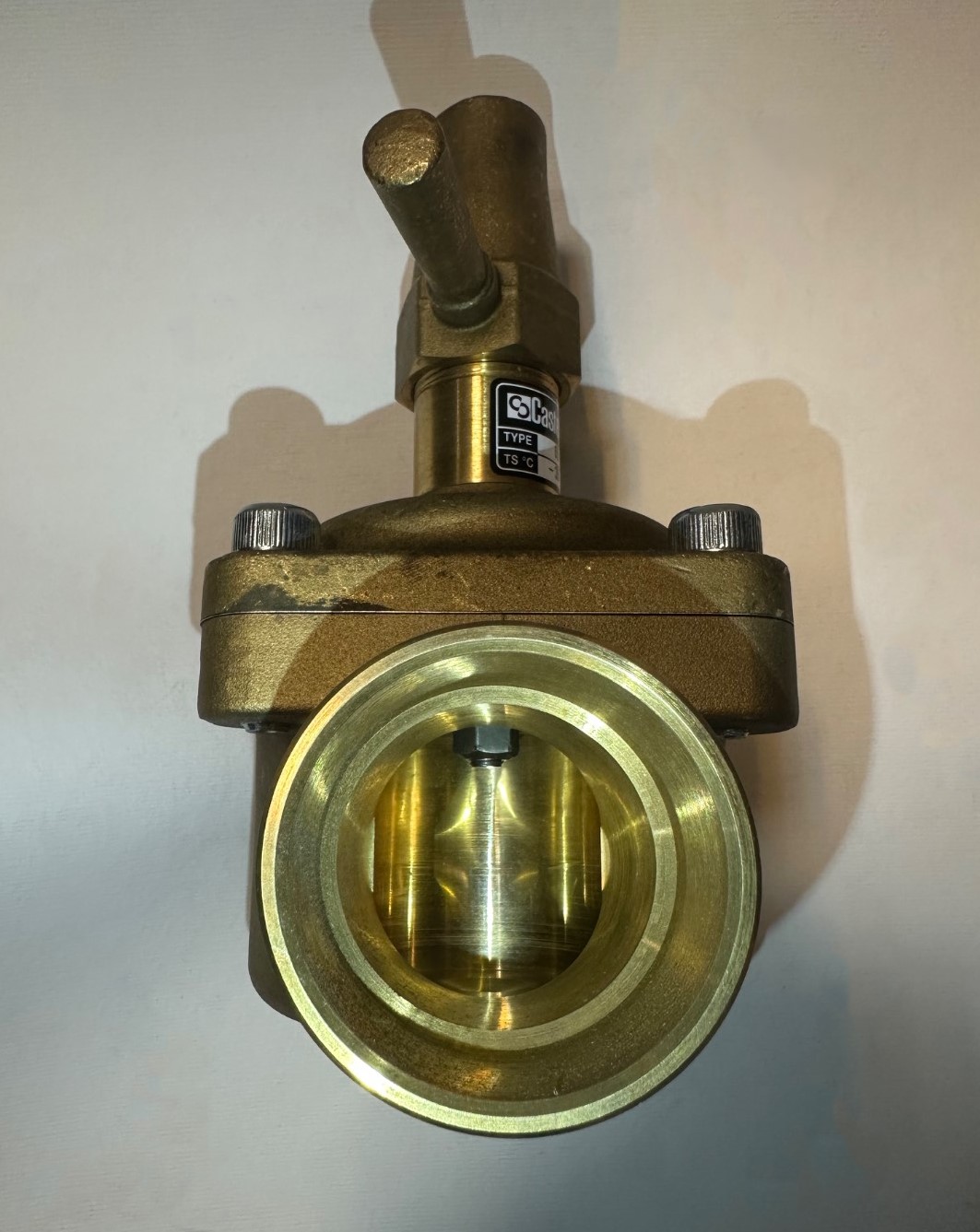

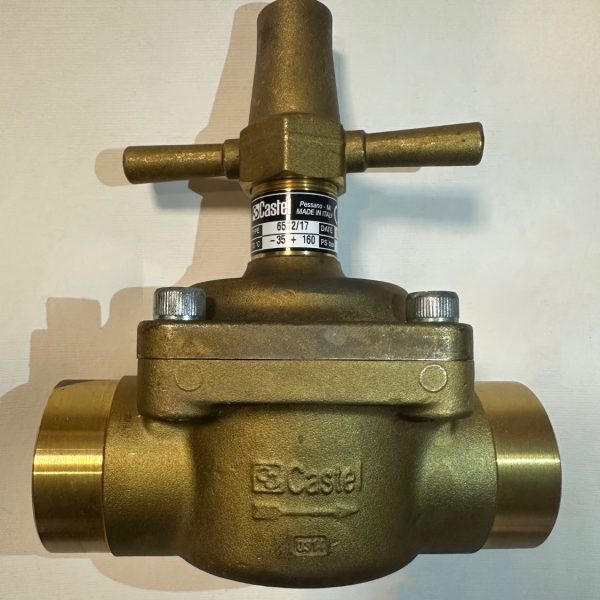

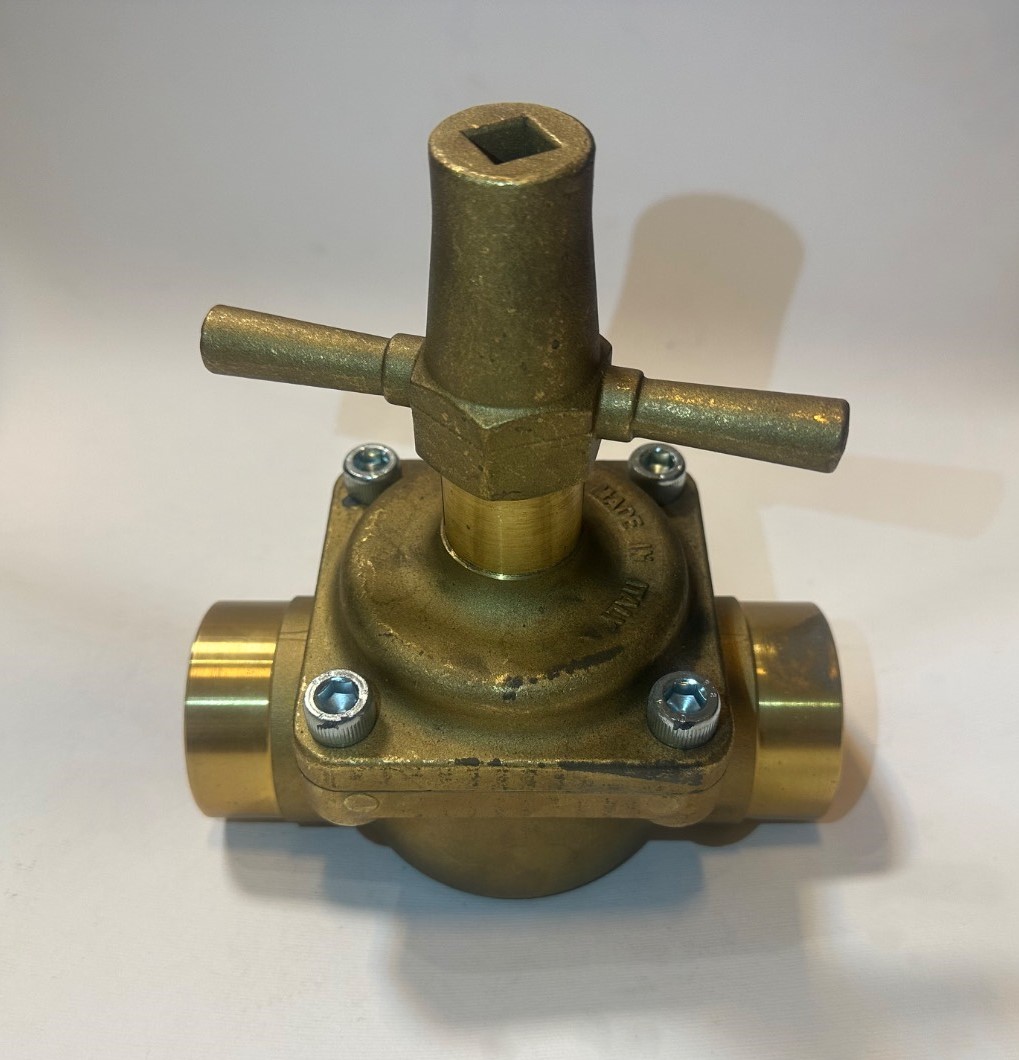

شیر کروی 6512/17 کستل یک شیر قطع‌کننده دستی از نوع Globe (کروی) است که دو اتصال جوشی مستقیم (Straight Solder Connection) دارد. طراحان این شیر را برای نصب روی لوله‌های مبرد در تأسیسات بزرگ طراحی کرده‌اند.

کاربرد

این شیر عمدتاً در سیستم‌های سرمایش صنعتی مانند سردخانه‌ها، تأسیسات بزرگ و سیستم‌های تهویه مطبوع کاربرد دارد. در این سیستم‌ها، اپراتورها برای انجام تعمیرات و سرویس‌های دوره‌ای، با بستن شیر بخش‌های مختلف مدار را از یکدیگر جدا و ایزوله می‌کنند. این کار از خروج گاز مبرد جلوگیری می‌کند و امکان انجام عملیات تعمیر و نگهداری را فراهم می‌سازد.

مشخصات فنی

1- نوع و سایز اتصال

این شیر به دو اتصال جوشی مستقیم با قطر خارجی 1/8 2 اینچ (معادل 54 میلی‌متر) مجهز است.

2- ضریب جریان (Kv)

این شیر ضریب جریان 400 مترمکعب بر ساعت دارد. این مقدار نشان می‌دهد که شیر ظرفیت بسیار بالایی برای عبور سیال فراهم می‌کند. به بیان دیگر، زمانی که اختلاف فشار دو طرف شیر 1 بار باشد، شیر در مدت یک ساعت 400 مترمکعب سیال را عبور می‌دهد. بنابراین این مدل برای خطوط با دبی بسیار بالا مناسب است.

3- حداکثر فشار کاری (PS)

این شیر می‌تواند فشاری تا 45 بار را تحمل کند.

4- دمای سیال (TS)

کاربران می‌توانند از این شیر برای سیالاتی با دمای بین 35- تا 160+ درجه سانتی‌گراد استفاده کنند.

5- دمای محیط (TA)

این شیر در محیط‌هایی با دمای بین 35- تا 50+ درجه سانتی‌گراد عملکرد مناسبی ارائه می‌دهد.

6- جنس بدنه

سازنده بدنه شیر را از برنج فشرده داغ (Hot-Pressed Brass) تولید کرده است تا مقاومت مناسبی در برابر فشار و خوردگی ایجاد کند.

7- طبقه‌بندی ایمنی

این شیر بر اساس دستورالعمل بازنگری‌شده تجهیزات تحت فشار (PED) در رده Category I قرار می‌گیرد. این طبقه‌بندی نشان می‌دهد که تولیدکننده شیر را برای سیستم‌های با ریسک نسبتاً پایین طراحی کرده است؛ با این حال، محصول همچنان باید الزامات و استانداردهای دقیق اروپایی را رعایت کند.

محل نصب رایج شیر

تکنسین‌ها معمولاً این شیر را روی خط مکش (Suction Line) نصب می‌کنند. این خط، لوله بزرگ حاوی گاز مبرد است که گاز را از اواپراتور (مبدل سرمایش) به سمت کمپرسور هدایت می‌کند.

سیالات مجاز (مبردها)

کاربران می‌توانند از این شیر با تمامی مبردهای فلوئوردار (HFC) مانند R-134a، R-404A، R-410A، R22 و سایر مبردهای مشابه استفاده کنند.

نکات بسیار مهم هنگام نصب

دستورالعمل‌های نصب این نوع شیرها، به‌ویژه مدل‌های جوشی، دو نکته حیاتی را مشخص می‌کنند:

1- قبل از جوشکاری، شیر را کاملاً باز کنید و قطعات داخلی را خارج کنید

تکنسین باید پیش از هرگونه جوشکاری یا لحیم‌کاری روی لوله، شیر را کاملاً باز کند و قطعات داخلی مانند مهره، واشر و نشیمن‌گاه را از آن خارج سازد. در غیر این صورت، حرارت ناشی از جوشکاری به سرعت به قطعات پلاستیکی یا تفلونی آسیب می‌رساند و عملکرد شیر را مختل می‌کند.

2- جهت جریان سیال را رعایت کنید

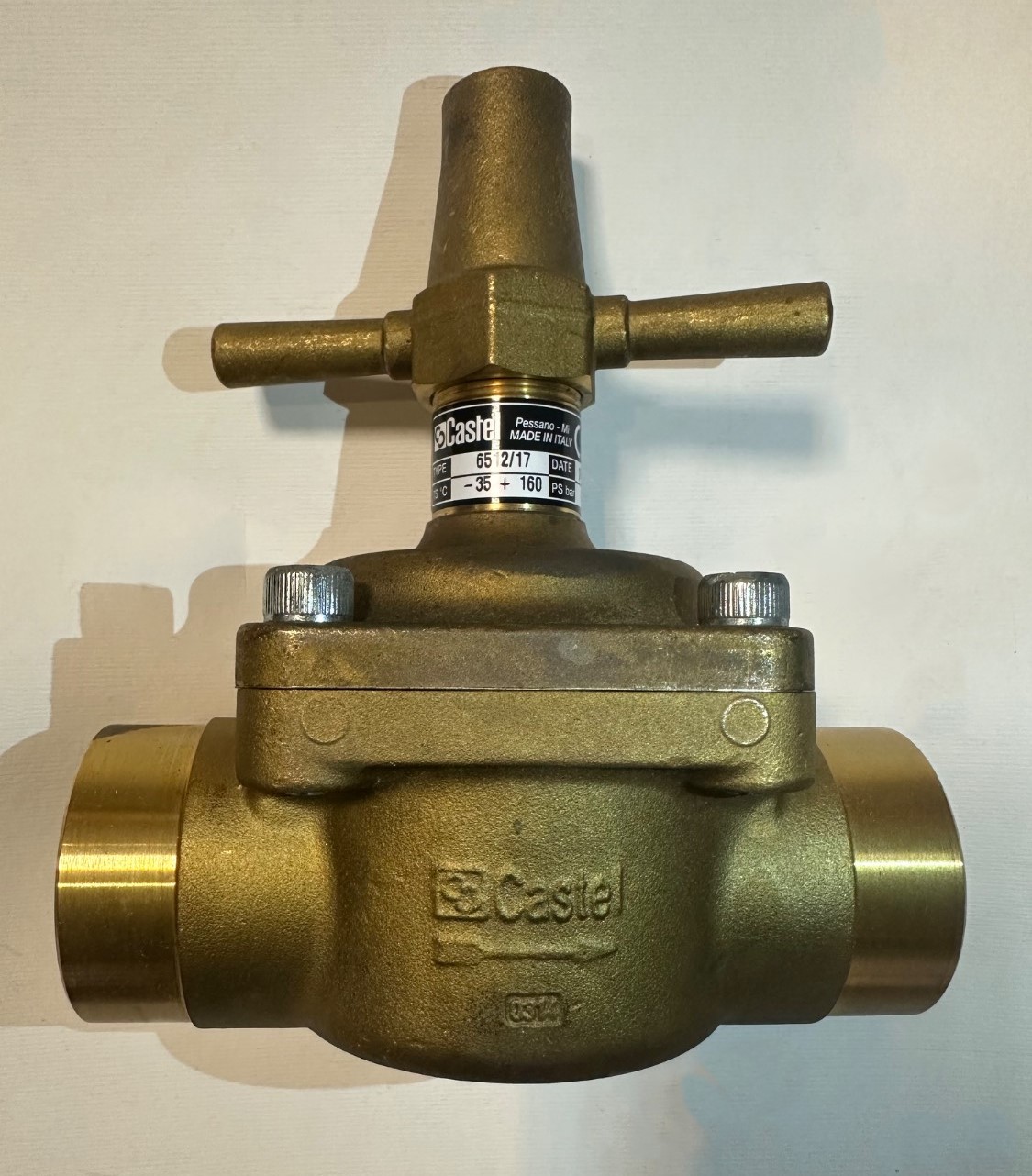

سازنده روی بدنه شیر یک پیکان (فلش) حک کرده است تا جهت صحیح عبور مبرد را مشخص کند. نصاب باید شیر را دقیقاً در همان جهت نصب کند؛ در غیر این صورت، عملکرد قطع و وصل جریان با اختلال مواجه خواهد شد.

ابعاد و وزن

وزن: 5050 گرم

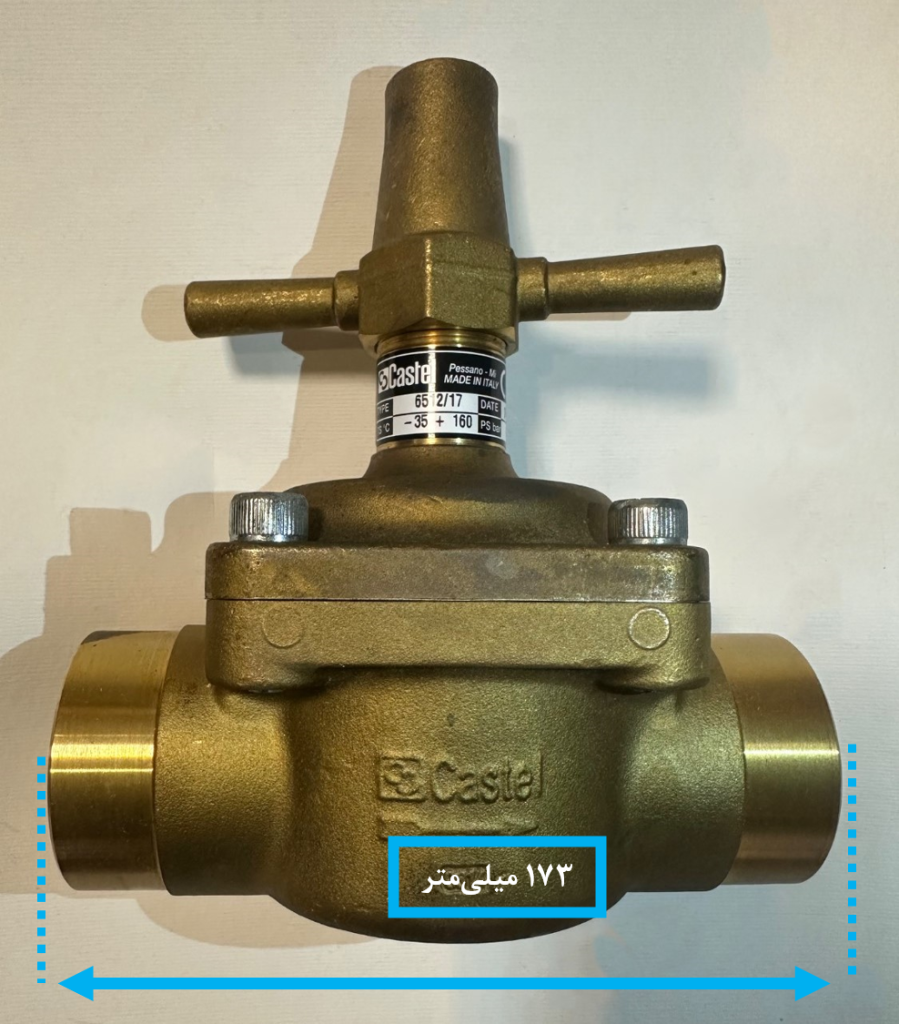

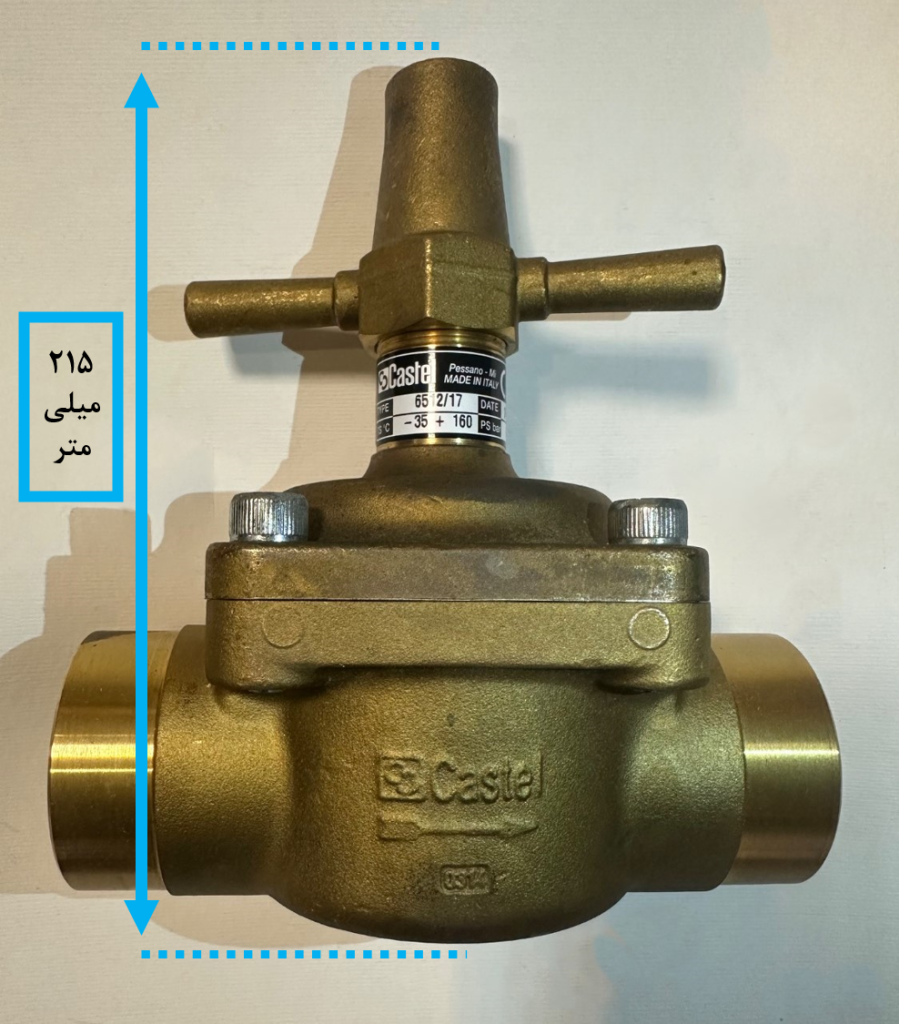

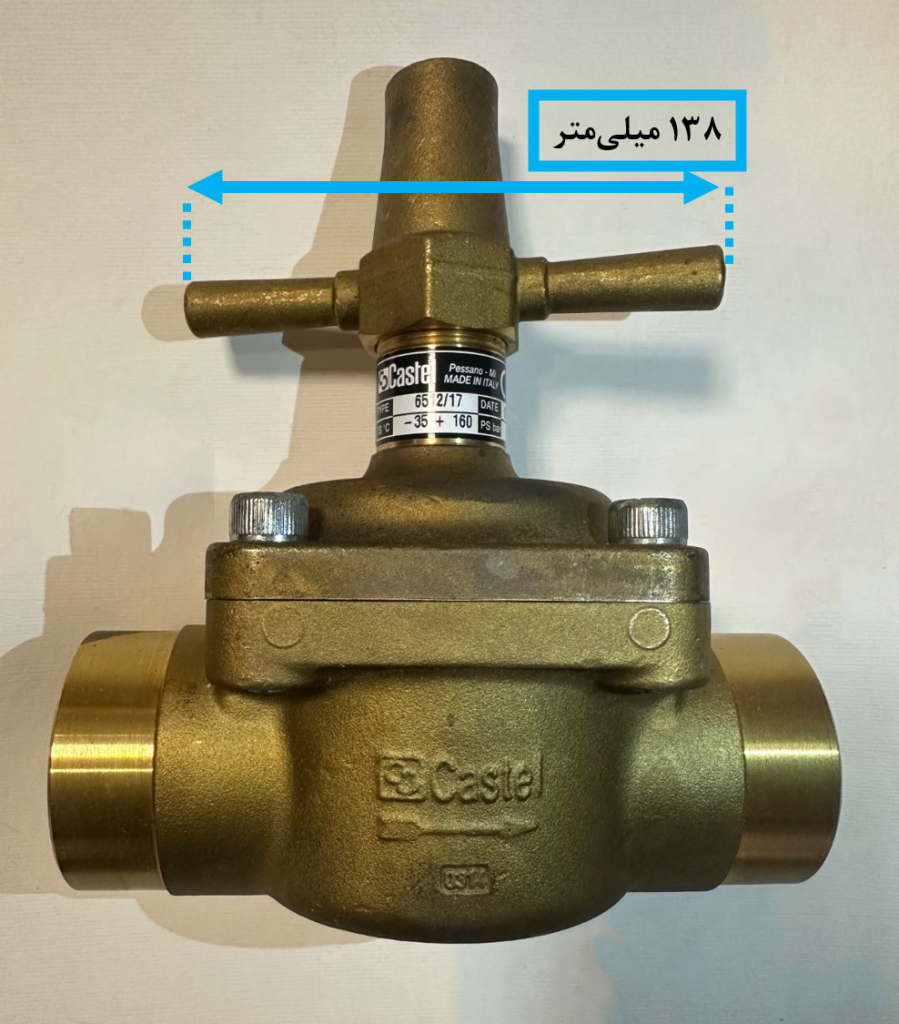

ابعاد: 215 * 173 * 138 میلی‌متر

جنس قطعات شیر

1- بدنه، درپوش و کلاهک محافظ

سازنده بدنه اصلی شیر، درپوش و کلاهک محافظ ساقه را از برنج فورج داغ تولید کرده است. این قطعات مطابق استاندارد اروپایی EN 12420 و با آلیاژ CW617N ساخته شده‌اند.

2- ساقه (میل‌گرد) شیر

سازنده ساقه مرکزی شیر را از فولاد ساخته و برای افزایش مقاومت سطحی، پوشش مناسبی مانند آبکاری نیکل، کروم یا عملیات نیترایدینگ روی آن اعمال کرده است.

3- آب‌بند گلند (Gland Seal)

طراحان برای جلوگیری از نشت مبرد از اطراف ساقه، آب‌بند گلند را از ترکیب لاستیک کلروپرن (نئوپرن) و الیاف آرامید ساخته‌اند.

4- واشرهای آب‌بندی

سازنده واشرهای آب‌بندی محل خروجی و اتصالات شیر را از ورق‌های چندلایه فلز–لاستیک (لمینیت) تولید کرده است.

5- نشیمن‌گاه آب‌بندی

سازنده برای ساخت نشیمن‌گاه داخلی، یعنی سطحی که ساقه هنگام بسته شدن کامل روی آن قرار می‌گیرد و جریان مبرد را قطع می‌کند، از تفلون استفاده کرده است.

جمع‌بندی

مهندسان با انتخاب این ترکیب از مواد و طراحی، شیر Castel 6512/17 را برای کار در شرایط سخت صنعتی و تحت فشار و دمای متغیر توسعه داده‌اند. این ویژگی‌ها دوام بالا، ایمنی مناسب و عملکرد مطمئن شیر را در طول بهره‌برداری تضمین می‌کنند.
