رله نشت یاب مشعل دوگانه سوز زیمنس LDU11.323A27

رله تست نشتی شیر گاز زیمنس LDU11.323A27

رله تست نشتی شیر گاز زیمنس LDU11.323A27 یک ماژول ایمنی تخصصی برای بررسی درزبندی شیرهای گاز در مشعل‌های دوگانه سوز و سیستم‌های احتراق صنعتی است. این تجهیز با نام Gas Valve Proving System شناخته می‌شود و وظیفه اصلی آن اطمینان از عدم وجود نشتی در مسیر شیرهای قطع‌کننده گاز قبل از راه‌اندازی مشعل است.

رله‌های نشت یاب LDU از خانواده‌ی رله‌های LFS محسوب می‌شوند.

عملکرد رله تست نشتی گاز Siemens LDU11.323A27

در سیستم‌های احتراق گازی، وجود نشتی در شیرهای ایمنی می‌تواند باعث تجمع گاز و ایجاد شرایط خطرناک شود. رله LDU11.323A27 قبل از استارت مشعل، وضعیت شیرهای گاز را بررسی می‌کند، و در صورت ایمن بودن شرایط، اجازه‌ی استارت مشعل را می‌دهد.

عملکرد کلی این دستگاه بدین شکل می‌باشد:

ابتدا یکی از شیرهای گاز بسته می‌شود. سپس دستگاه اختلاف فشار بین دو شیر گاز را بررسی می‌کند. اگر اختلاف فشار ناشی از نشتی وجود نداشته باشد آنگاه دستگاه اجازه‌ی راه‌اندازی مشعل را می‌دهد. اما اگر نشت وجود داشته باشد، دستگاه اجازه‌ی روشن شدن مشعل را نمی‌دهد. بدین ترتیب ایمنی سیتم بالا می‌رود.

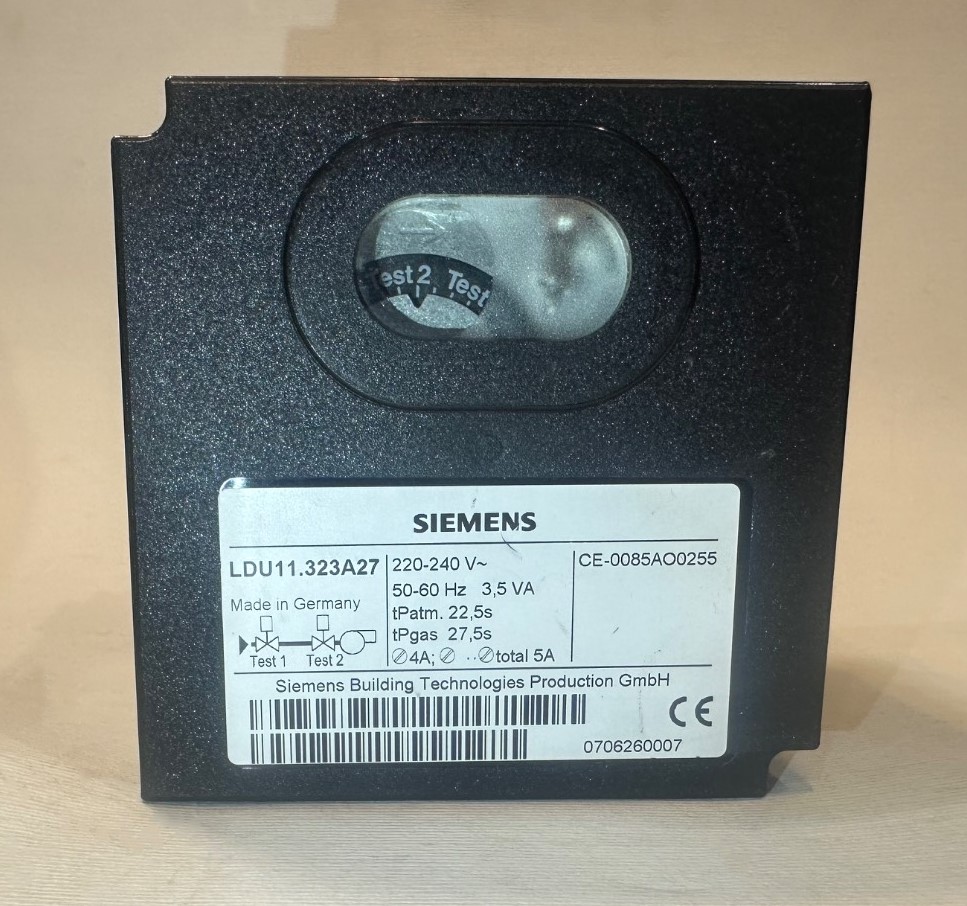

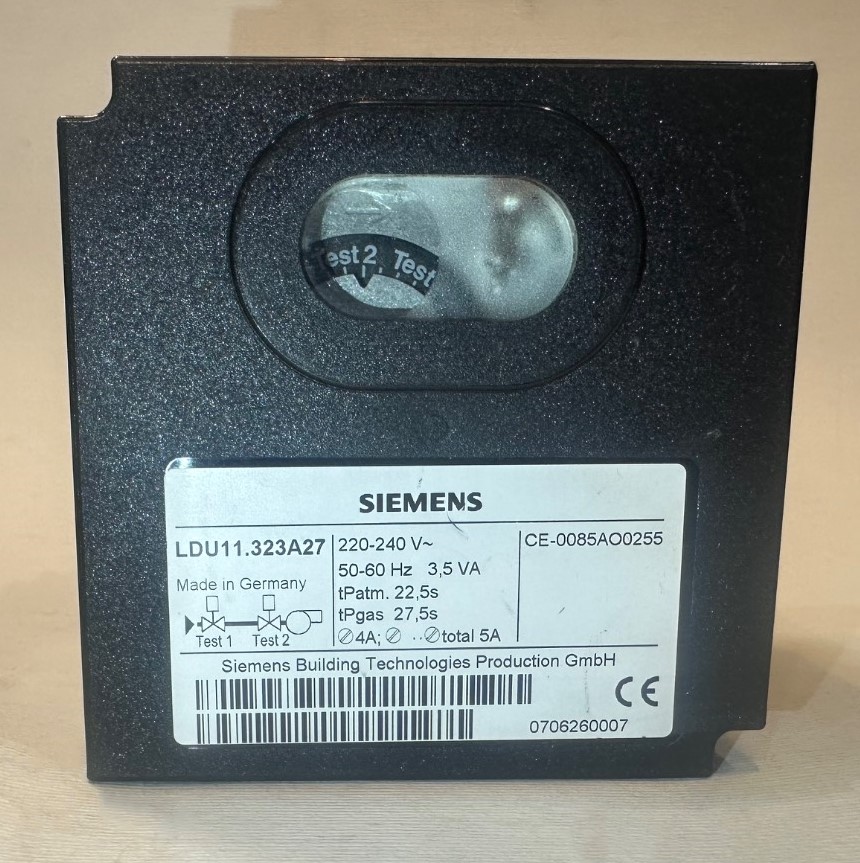

مشخصات فنی

• برند: Siemens
• مدل: LDU11.323A27
• نوع تجهیز: رله تست نشتی شیر گاز (Gas Valve Proving System)
• ولتاژ تغذیه: 220 تا 240 ولت AC
• فرکانس کاری: 50/60Hz
• توان مصرفی: حدود 3.5VA
• زمان تست فشار اتمسفر (tPAtm): 22.5 ثانیه
• زمان تست فشار گاز (tPgas): 27.5 ثانیه
• زمان‌ تاخیر شروع تست:  2.5 ثانیه
• زمان‌ تاخیر تست بعدی:  2.5 ثانیه
• مدت زمان کل تست قبل از استارت مشعل: در حدود 55 تا 60 ثانیه
• جریان مجاز ورودی: 5 آمپر
• جریان کنتاکت خروجی: 4 آمپر
• وزن تقریبی: 0.7 کیلوگرم (700 گرم)
• کشور سازنده: آلمان

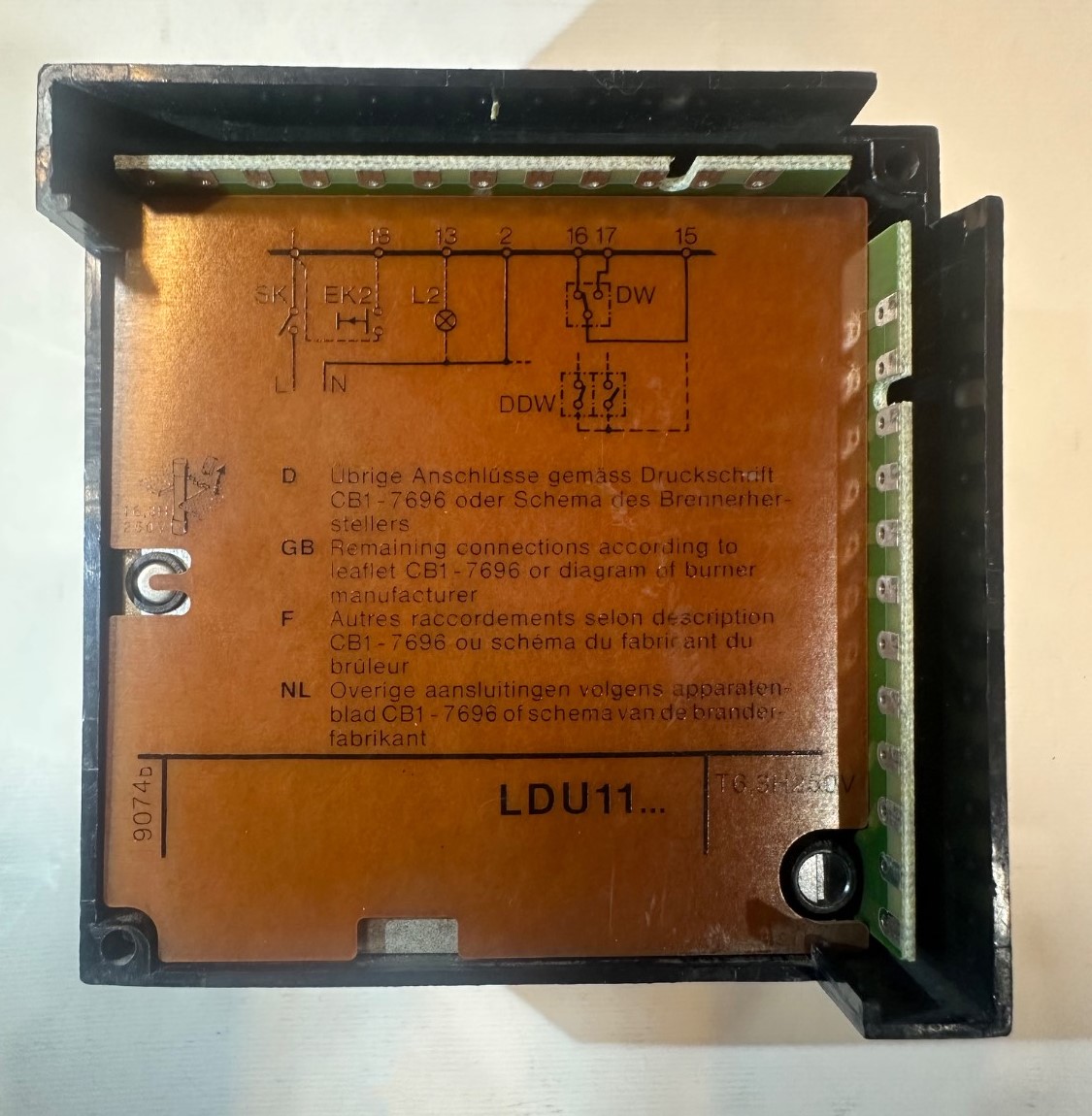

• نوع نصب: بدون پایه پلاگین (Plug-in Base باید جداگانه تهیه بشود)
• خانواده محصول: LFS.21A2

کاربردهای رله Siemens LDU11.323A27

این رله تست نشتی در تجهیزات زیر کاربرد دارد:

• مشعل‌های گازی صنعتی
• مشعل‌های دوگانه‌سوز
• بویلرها و دیگ‌های بخار
• کوره‌های صنعتی
• هیترهای گازی
• سیستم‌های احتراق کارخانه‌ای
• تجهیزات گرمایشی با کنترل ایمنی گاز
